一、工程概况

本工程基坑护壁外侧采用“6m长Φ600@400水泥土搅拌桩+6m长Φ60@800超前钢管+Φ60×3.0钢花管”作为上部支护结构兼挡水帷幕。搅拌桩及超前钢管在土方开挖前已施工，土方开挖过程中，根据土方开挖进度，随时插入钢花管及挂网喷混凝土的施工。钢花管间距1000mm；搅拌桩面层挂钢筋网，喷100mm厚C20混凝土。土方开挖配合钢花管施工时，每步均开挖至相应的钢花管下0.5m位置，插入钢花管的施工，然后挂钢筋网喷混凝土面层；下部土方开挖一定要等到上部支护结构达到设计强度80%后再进行。

二、施工工艺

锤击成孔开挖――修坡――定孔位――气动锤击锚管至设计深度――堵孔注浆――补浆――绑扎、固定钢筋网――压筋――端头焊接――喷射混凝土面层――混凝土面层养护――循环下一层钢花管施工

三、钢花管及挂网喷砼施工

1、施工工艺

    1）定位放线 按设计图纸由测量人员准确放出每一根钢花管的位置。

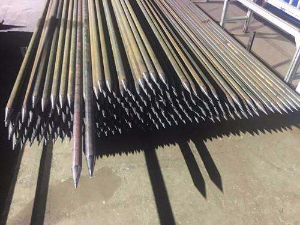

    2）钢花管制作及打设 钢花管制作：钢花管入土端加工成桩尖状；钢花管全长范围内设注浆孔，孔径8mm，对向布置，间距500mm；采用L25×3角钢制作成倒刺全长呈螺旋状设置，间距500mm。 钢花管打设：采用冲击锤或土钉机将钢花管按设计角度及位置对正，将钢花管击打入土至设计长度。当采用长度超过6m的钢花管时，管段间采用中线对齐满焊连接，搭接位置加焊3Φ16钢筋做加强处理。

    3）注浆 注浆材料选用水灰比为0.4～0.5的纯水泥浆，注浆压力为不小于0.6MPa，注浆体强度为20MPa，水泥标号为32.5R复合硅酸盐水泥，要求每米水泥掺入量不少于25kg

    4）挂网 挂设Φ6@200×200单层钢筋网，在钢花管外露端部与钢筋网接触位置增加2根Φ14加强连接筋与钢花管焊接连接。

    5）喷射混凝土 喷射混凝土强度为C20，设计厚度100mm；要求土方分层分段开挖，喷锚段分层高度不大于1.5m，分段长度不大于20m；喷锚强度达到设计强度的70%后方可进行下一层开挖喷锚作业。
